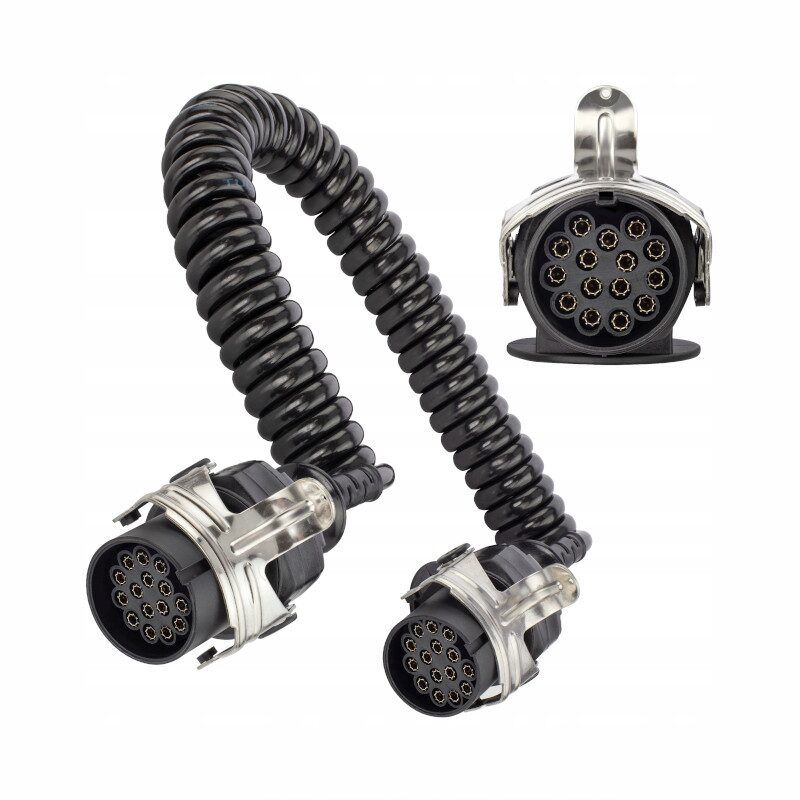

Cablu electric spiralat ADR, 24V, 15 pini, 3.8m, AKC1261 TruckLed.

Cablu de automobile spiralat de inalta calitate, terminat cu mufe cu 15 pini, utilizat pentru conectarea sistemului electric de 24 V intre tractor si semiremorca sau remorca pentru sarcini grele. Ofera o conexiune permanenta, garantand implementarea tuturor functiilor de iluminare si a functiilor suplimentare precum mecanismul de ridicare a axei, senzorul de uzura a placutelor de frana sau indicatorul hidraulic al franei.
Datorita structurii sale in spirala, se extinde pana la 4 metri in timpul utilizarii prevenind ca astfel cablul sa fie tarat prea mult pe sol. Fabricat din poliuretan PUR termoplastic special, cablul poate fi folosit in cele mai extreme conditii.
Conectorul cu 15 pini este un sistem modern folosit de multi producatori de camioane renumiti ca parte a echipamentului original din fabrica. Inlocuieste din ce in ce mai mult generatiile mai vechi de conectori de tip N si S cu 7 pini. Produsul indeplineste cerintele aplicatiilor ADR pentru transportul marfurilor periculoase.

Cele mai importante caracteristici:
Universal, se potriveste cu orice tip de semiremorca/remorca;
Instalare usoara si rapida, cablul este gata pentru a fi conectat;
Durabilitate extrem de ridicata datorita stratului de poliuretan PUR foarte rezistent;
Rezistenta extrema la frig, caldura si conditii meteorologice;
Rezistenta ridicata la benzina, uleiuri, substante chimice si lubrifianti;
Rezistenta la uzura foarte buna;
Rezistenta ridicata la deteriorari mecanice , de exemplu abraziune, taieturi, presiune, impacturi.


Tip: cablu spiralat cu 15 fire pentru remorci terminat cu mufe cu 15 pini, indeplineste cerintele ADR.
Tensiune de operare: 24V.
Tip cablu: QLY-s.
Izolatie cablu: PVC TI1 PVC conform PN-EN-50363-3.
Invelis exterior: poliuretan termoplastic PUR in conformitate cu PN-EN-50363-10-2.
Conductori: cupru, clasa 5 conform PN-EN-60228.
Sectiunea cablului: 12x0,75mm² + 3x1mm².
Diametru exterior cablu: 12,8 mm.
Lungime totala: 3.8 m.
Lungime de lucru: 3,2 m.
Carcasa stecher: plastic.
Conectori: mufa/fisa cu 15 pini (conector mama), indeplineste cerintele ADR.
Conexiune: insurubat.
Culoare: cablu negru / conectori negri.
Lungime priza: 115 mm.
Diametru conector: 49 mm.
Greutate: 1390 g.
Temperatura de functionare: -40°C pana la +70°C.
Diagrama conectorului 24V cu 15 pini:
Stalpul 1 (L) - Functie: semnalizare stanga - Fir: galben;
Pol 2 (R) - Functie: semnal de intoarcere la dreapta - Fir: verde;
Pol 3 - Functie: faruri de ceata - Fir: albastru;
Pol 4 (31) - Functie: masa (-) pentru pinii 1-3 si 5-12 - Cablu: alb;
Stalp 5 (58L) - Functie: lumini de pozitie spate stanga, lumini laterale si de parcare si lumina placuta de inmatriculare pe stanga - Cablu: negru;
Stalp 6 (58R) - Functie: lumini de pozitie spate dreapta, lumini laterale si de contur si lumina placuta de inmatriculare pe dreapta - Cablu: maro;
Stalp 7 (54) - Functie: lumini de frana - Fir: rosu;
Stalp 8 - Functie: lumini marsarier, blocare marsarier - Cablu: roz;
Pol 9 (30) - Functie: alimentare continua (tensiune constanta 24V) - Fir: portocaliu;
Pol 10 - Functie: senzor uzura placute de frana - Cablu: gri;
Pol 11 - Functie: indicator de frana hidraulica - Cablu: alb-negru;
Stalp 12 - Functie: mecanism de ridicare axului - Sarma: albastru/alb;
Pol 13 (31) - Functie: masa (-) pentru pinul 14 si 15 - Cablu: rosu si alb;
Pol 14 - Functie: bus de schimb de date CAN-H (nu pentru EBS sau ABS) - Cablu: verde-alb;
Pol 15 - Functie: bus de schimb de date CAN-L (nu pentru EBS sau ABS) - Cablu: maro/alb.
